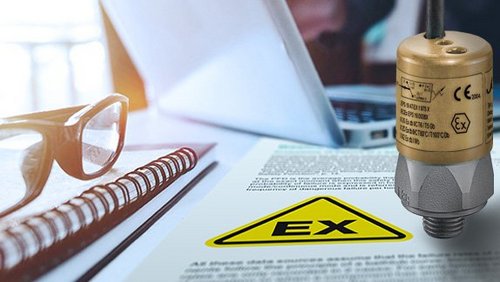

새로운 ATEX 시리즈 0342 / 0343을 통해, SUCO는 내압 방폭 하우징(flameproof enclosure)을 갖춘 두 가지 컴팩트한 방폭형 압력 스위치를 선보입니다.

이 새로운 ATEX 압력 스위치들은 기계 공학, 식품 산업뿐만 아니라 화학 및 의료 기술 분야에서 뛰어난 명성을 얻으며 이미 성능이 잘 입증된 제품 시리즈인 0340/0341을 기반으로 합니다.

제품 사양

0342/0343 시리즈는 방폭 지역 Zone 1+2(가스), 21+22(분진) 및 광산(메탄 및 석탄 분진)에 대해 ATEX 지침 2014/34/EU 및 IECEx 체계에 따라 승인을 받았습니다.

보호 등급 II의 절연 보호 기능을 갖춘 이 ATEX 압력 스위치는 최대 250V의 공급 전압에 적합합니다. 거의 모든 SUCO 압력 스위치와 마찬가지로,

설비가 가동 중인 상태에서도 조절 나사를 통해 스위칭 포인트(동작 압력 설정값)를 쉽게 조정할 수 있습니다.

Hex 27 규격에 높이가 단 52mm에 불과한 설치 크기를 자랑하는 0342/0343 시리즈는

현재 가스, 분진 및 광산 어플리케이션에 대한 광범위한 승인을 획득한 방폭형 압력 스위치 중 세계에서 가장 컴팩트한 제품입니다.

ATEX / IECEx 방폭 인증 (ATEX / IECEx Marking)

가스 및 증기 (Zone 1+2) :   II 2G Ex db IIC T6/T5 Gb

분진 (Zone 21+22) :           II 2D Ex tb IIIC T80°C/ T100°C Db

메탄 / 석탄 분진 :                 I M2 Ex db I Mb

내압 방폭 하우징

기술적 설계의 일환으로 화염 침투 간격(ignition gaps, 방폭 틈새)의 치수를 최소한으로 줄였으며,

그 결과 DIN EN 60079-1:2014에 따른 가스 방폭 지역 Zone 1+2에 대해 "내압 방폭 하우징(Ex d)" 방폭 타입을 구현했습니다.

이 내압 방폭 하우징은 하우징 내부에서 발생하는 어떠한 점화나 폭발도 그 내부에 가두어 주변 환경에 아무런 영향을 미치지 않도록 보장합니다.

이러한 구조적 설계를 통해 폭발 위험이 있는 대기 내에서의 보호 수준이 몇배 이상 향상되었습니다.

타입 및 압력 범위

다이어프레임 압력 스위치(Type 0342)는 4가지 가변 압력 범위(0.3~50bar)로 제공되며, 최대 300bar까지 6배의 사용 내압을 갖추고 있습니다.

 50~150bar 압력 범위에서 작동하는 피스톤 압력 스위치(Type 0343)는 최대 600bar의 정압까지도 견뎌냅니다.

방폭 지역(Ex-area) 내에서 접점을 연결할 때 발생할 수 있는 사용자의 오류를 방지하기 위해,

두 ATEX 압력 스위치 모두 2m 또는 5m의 표준 케이블 길이로 결선이 완료되고 캡슐화(몰딩, IP65 보호 등급)된 상태로 제공됩니다.

적용 분야

가스(II 2G), 분진(II 2D) 및 광산(I M2) 장비 카테고리에 대해 ATEX 지침 및 IECEx 체계에 따른 성공적인 승인을 획득함에 따라,

0342/0343 시리즈는 폭발성 대기가 발생할 수 있는 거의 모든 ATEX 방폭 지역에서 사용할 수 있습니다.

이러한 분야는 주로 화학, 석유 화학, 오일 및 가스, 제약, 식품, 설탕, 펄프, 제지, 목재 및 철강 산업과 같은 공정 산업들입니다.

그 외의 추가적인 적용 분야로는 발전, 의료 기술, 페인트 및 표면 처리 기술, 폐기물 처리 및 재활용, 벌크 화물 및 이송 기술뿐만 아니라 난방, 환기, 공기 조화 및 냉동 기술(HVAC) 등이 있습니다.
